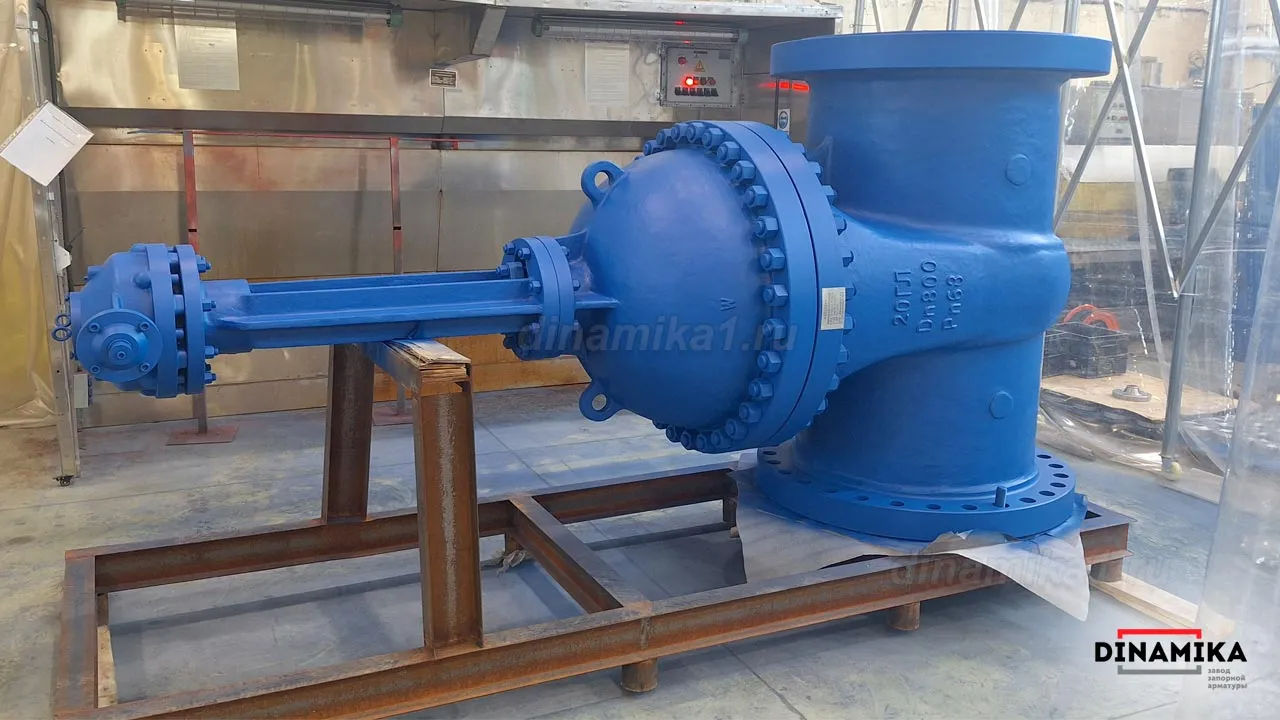

Задвижки 20ГЛ стальные клиновые в Мытищах

Среди линейки хладостойких задвижек самая массовая производимая продукция это ЗКЛ из стали 20ГЛ, классической бугельной конструкции с сальниковым ТРГ уплотнением выдвижного шпинделя. Здесь мы предлагаем ознакомится с широким ассортиментом данной продукции условного прохода 50–1400 мм, на рабочие давления сред до 25 МПа, с ручным и автоматизированном электромеханическим управлением.

Виды, и обозначения краткие характеристики фланцевых задвижек 20ГЛ

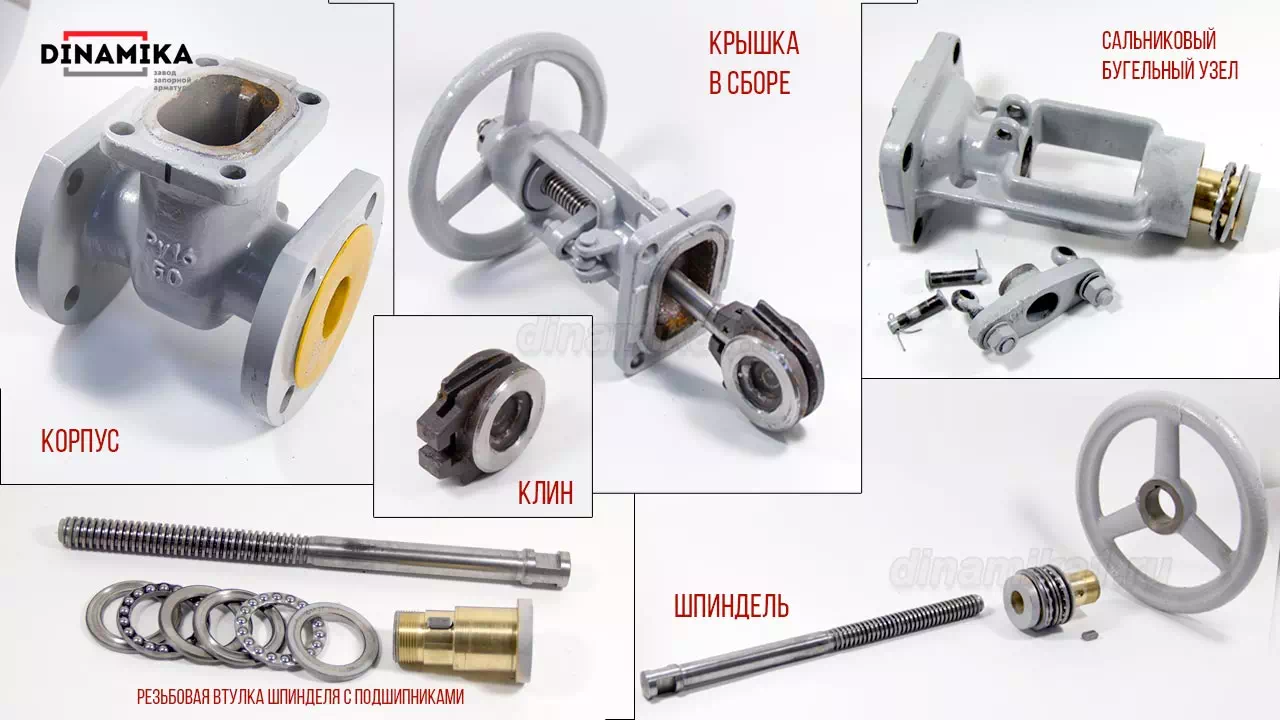

Особенности конструкции

1. Корпус отлит единым целым с фланцами.
2. Крышка с бугельным узлом соединяется с корпусом фланцевым методом шпильками.
3. Шпиндель выдвижной – поднимается на определённую строительную высоту, что нужно учитывать при расчёте проектов. В редукторном исполнении шпиндель закрыт кожухом.
4. Затвор клин упругий однодисковый (в нашем исполнении), также конструкция клина бывает, двух дисковой и вариант затвора с жестким клином.

Характеристики задвижек 20ГЛ

Краткий перечень характеристик литых фланцевых задвижек из стали 20ГЛ:

• Обозначения: ЗКЛ ХЛ;
• Функция на трубопроводе: — запорная без регулировки потока;
• Диапазон условного прохода: — полный проход 50–1400 мм (исполнение из отливок стали 20ГЛ);
• Исполнение климатическое: ХЛ по ГОСТ 15150-69, температура окружающей среды от -60°С до +40°С;
• Рабочие среды: — неагрессивные жидкие и газообразные среды;
• Температура рабочей среды: от -60 до +425°С;
• Класс герметичности: по ГОСТ 54808 – «А»;
• Присоединение: фланцевое (поставляется с КОФ и крепежом);
• Управление: ручное — маховиком, ручное механическим редуктором, электромеханическое электроприводом (ЭП);
• Соответствие и технические регламенты: ТР ТС 010; ТР ТС 032;
• Изготовление и поставка: ТУ 3742-003-27844275-2014

Параметры надёжности:

• Назначенный срок службы до 30 лет.
• Наработка на отказ — 800 циклов.
• Установленный средний ресурс 3000 циклов.
• Гарантия консервации два года со дня отгрузки (хранение).
• Гарантия 12 месяцев со дня ввода в эксплуатацию.

15 видов клиновых задвижек 20ГЛ готовы к поставке из наличия или под заказ в Ваш регион, доставка до терминалов ТК, оплата по счёту, комплектация с КОФ и крепежом – Заказывайте у производителя!

Выбирайте задвижки клиновые по материалу исполнения

• ЗКЛ задвижки 20Л — из углеродистой литой стали.
• ЗКЛ задвижки 12х18н9тл — из нержавеющей литой стали.
• ЗКС задвижки стальные 20 — из углеродистой прокатной стали.
• ЗКС задвижки 09г2с — из легированной прокатной стали.
• ЗКС задвижки 12х18н10т — из нержавеющей прокатной стали.
